如何使用screw生成数据库文档

概述

使用 screw（螺丝钉），生成数据库文档，解放双手，再也不用写烦人的word文档了。

支持的数据库有：

• MySQL
• MariaDB
• TIDB
• Oracle
• SqlServer
• PostgreSQL
• Cache DB

开始工作

配置pom文件

引入 screw 核心包，HikariCP数据库连接池，HikariCP号称性能最出色的数据库连接池。

<!-- screw核心 -->
<dependency>
    <groupId>cn.smallbun.screw</groupId>
    <artifactId>screw-core</artifactId>
    <version>1.0.3</version>
</dependency>

<!-- HikariCP -->
<dependency>
    <groupId>com.zaxxer</groupId>
    <artifactId>HikariCP</artifactId>
    <version>3.4.5</version>
</dependency>

<!--mysql driver-->
<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
    <version>8.0.20</version>
</dependency>

配置数据源

spring.datasource.url=jdbc:mysql://45.93.1.5:3306/fire?useUnicode=true&characterEncoding=UTF-8&useSSL=false
spring.datasource.username=root
spring.datasource.password=123456
spring.datasource.driver-class-name=com.mysql.cj.jdbc.Driver
spring.datasource.xa.properties.useInformationSchema=true

screw 核心配置

screw有两种执行方式，第一种是pom文件配置，另一种是代码执行。

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
                <configuration>
                    <mainClass>com.starter.PageStarterApplication</mainClass>
                </configuration>
            </plugin>
            <plugin>
                <groupId>cn.smallbun.screw</groupId>
                <artifactId>screw-maven-plugin</artifactId>
                <version>1.0.5</version>
                <dependencies>
                    <!-- HikariCP -->
                    <dependency>
                        <groupId>com.zaxxer</groupId>
                        <artifactId>HikariCP</artifactId>
                        <version>${hikaricp.version}</version>
                    </dependency>
                    <!--mysql driver-->
                    <dependency>
                        <groupId>mysql</groupId>
                        <artifactId>mysql-connector-java</artifactId>
                        <version>${mysql.version}</version>
                    </dependency>
                </dependencies>
                <configuration>
                    <!--username-->
                    <username>root</username>
                    <!--password-->
                    <password>cc123456</password>
                    <!--driver-->
                    <driverClassName>com.mysql.cj.jdbc.Driver</driverClassName>
                    <!--jdbc url-->
                    <jdbcUrl>jdbc:mysql://ip:3306/myshop</jdbcUrl>
                    <!--生成文件类型-->
                    <fileType>HTML</fileType>
                    <!--打开文件输出目录-->
                    <openOutputDir>false</openOutputDir>
                    <!--生成模板-->
                    <produceType>freemarker</produceType>
                    <!--文档名称 为空时:将采用[数据库名称-描述-版本号]作为文档名称-->
                    <!--<docName>测试文档名称</docName>-->
                    <!--描述-->
                    <description>数据库文档生成</description>
                    <!--版本-->
                    <version>${project.version}</version>
                    <!--标题-->
                    <title>myshop数据库文档</title>
                </configuration>
                <executions>
                    <execution>
                        <phase>compile</phase>
                        <goals>
                            <goal>run</goal>
                        </goals>
                    </execution>
                </executions>
            </plugin>
        </plugins>
    </build>

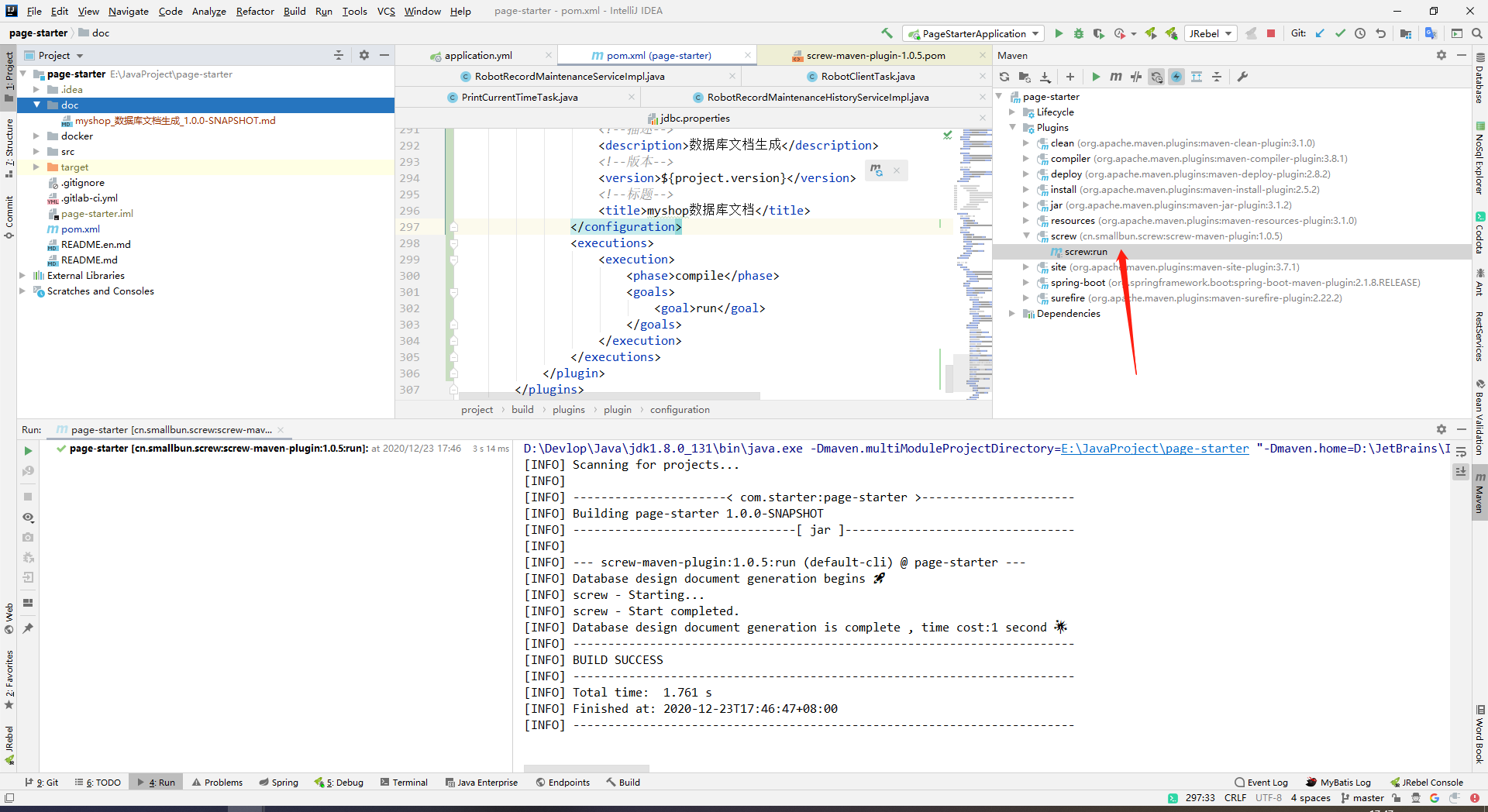

配置完以后在 maven project->screw双击执行ok。

代码生成方式也非常简单。

package com.starter.docment;

import cn.smallbun.screw.core.Configuration;
import cn.smallbun.screw.core.engine.EngineConfig;
import cn.smallbun.screw.core.engine.EngineFileType;
import cn.smallbun.screw.core.engine.EngineTemplateType;
import cn.smallbun.screw.core.execute.DocumentationExecute;
import cn.smallbun.screw.core.process.ProcessConfig;
import com.starter.PageStarterApplication;
import org.junit.Test;
import org.junit.runner.RunWith;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.boot.test.context.SpringBootTest;
import org.springframework.context.ApplicationContext;
import org.springframework.test.context.junit4.SpringRunner;

import javax.sql.DataSource;
import java.util.ArrayList;
import java.util.Arrays;
import java.util.List;

@RunWith(SpringRunner.class)
@SpringBootTest(classes = PageStarterApplication.class, webEnvironment = SpringBootTest.WebEnvironment.RANDOM_PORT)
public class ScrewApplicationTests {

    @Autowired
    ApplicationContext applicationContext;

    @Test
    public void contextLoads() {
        DataSource dataSourceMysql = applicationContext.getBean(DataSource.class);
        // 生成文件配置
        EngineConfig engineConfig = EngineConfig.builder()
                // 生成文件路径，这里需要自己更换下路径
                .fileOutputDir("D:/")
                // 打开目录
                .openOutputDir(false)
                // 文件类型
                .fileType(EngineFileType.HTML)
                // 生成模板实现
                .produceType(EngineTemplateType.freemarker).build();
        // 生成文档配置（包含以下自定义版本号、描述等配置连接）
        Configuration config = Configuration.builder()
                .version("1.0.5")
                .description("生成文档信息描述")
                .dataSource(dataSourceMysql)
                .engineConfig(engineConfig)
                .produceConfig(getProcessConfig())
                .build();
        // 执行生成
        new DocumentationExecute(config).execute();
    }

    /**
     * 配置想要生成的表+ 配置想要忽略的表
     *
     * @return 生成表配置
     */
    public static ProcessConfig getProcessConfig() {
        // 忽略表名
        List<String> ignoreTableName = Arrays.asList("a", "test_group");
        // 忽略表前缀，如忽略a开头的数据库表
        List<String> ignorePrefix = Arrays.asList("a", "b");
        // 忽略表后缀
        List<String> ignoreSuffix = Arrays.asList("_test", "czb_");
        return ProcessConfig.builder()
                // 根据名称指定表生成
//                .designatedTableName(Collections.singletonList("fire_user"))
                // 根据表前缀生成
                .designatedTablePrefix(new ArrayList<>())
                // 根据表后缀生成
                .designatedTableSuffix(new ArrayList<>())
                // 忽略表名
                .ignoreTableName(ignoreTableName)
                // 忽略表前缀
                .ignoreTablePrefix(ignorePrefix)
                // 忽略表后缀
                .ignoreTableSuffix(ignoreSuffix)
                // 构建
                .build();
    }
}

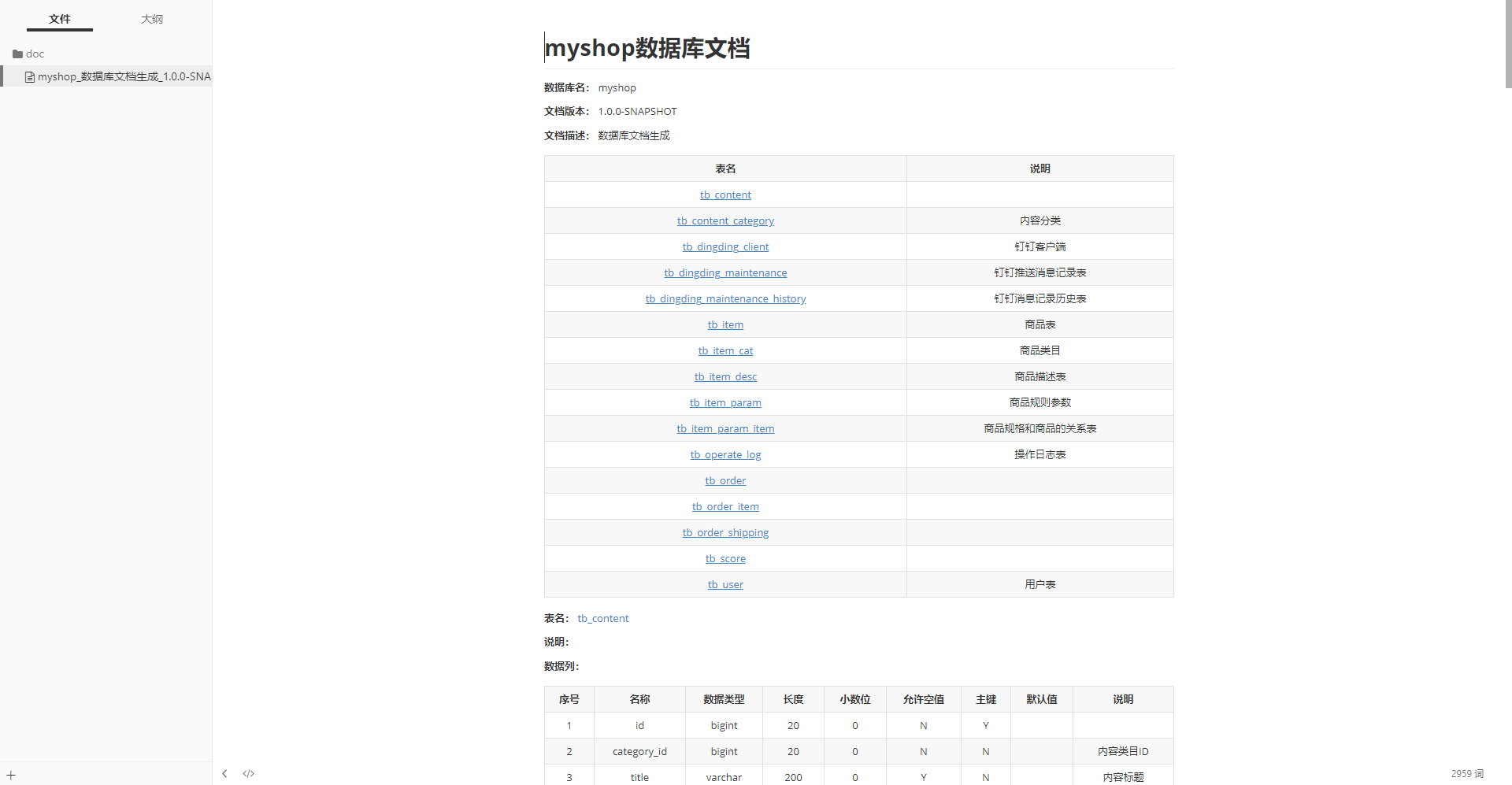

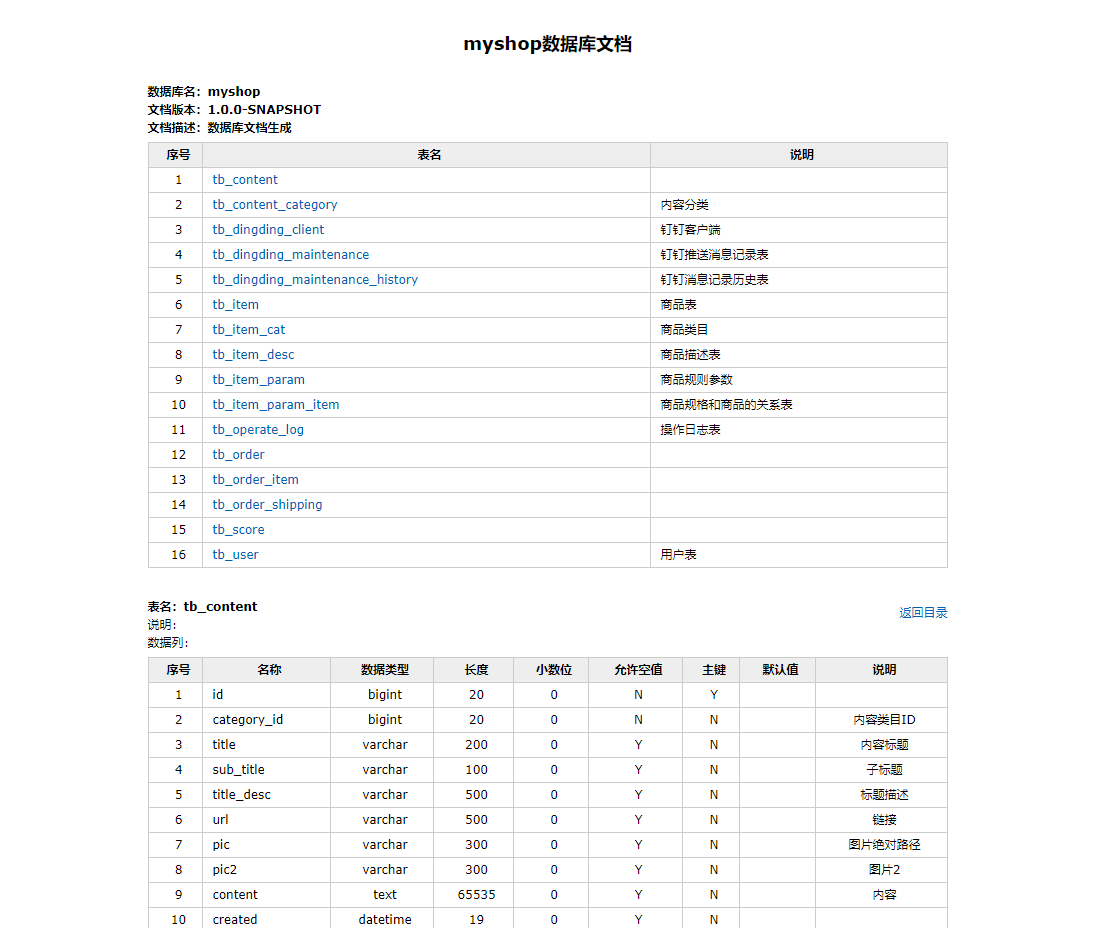

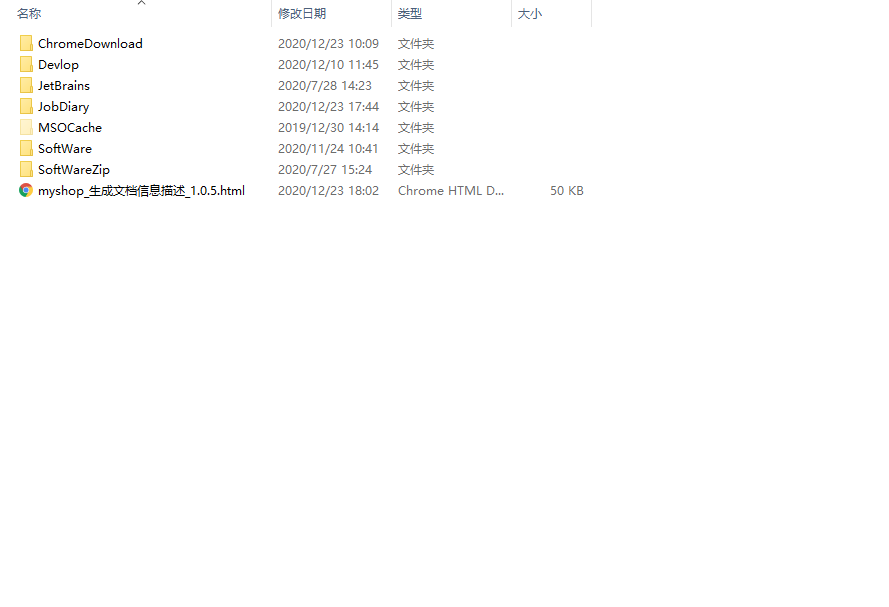

如图下图显示：

文档格式

screw 有 HTML、DOC、MD 三种格式的文档。 代码中的修改

.fileType(EngineFileType.HTML)

或者pom文件

<fileType>MD</fileType>

总结

再也不用手写数据库表文档了。
